Основные параметры :
Высокого давления, одностороннего всасывания
№6,3 - означает, что диаметр рабочего колеса равен 6.3 дециметрам (630 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)
Конструктивное исполнение :
Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 132-30-6,3 (№6,3))
Общего назначения жаропрочные из углеродистой стали (ВР 132-30-6,3Ж2)
Коррозионностойкие из нержавеющей стали (ВР 132-30-6,3К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-6,3К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 132-30-6,3В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 132-30-6,3ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 132-30-6,3ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-6,3ВК1Ж2)
Технические характеристики
Мощность | Частота | Параметры в рабочей зоне | Виброизоляторы (марка х кол-во) | Масса, кг | |
Производительность м3/час | Полное давление (Па) | ||||
Исполнение 1 (схема 1) | |||||
4 | 1500 | 1800-5400 | 1750-1450 | ДО42 х 4 | 120 |
22 | 3000 | 3600-7200 | 7000-6000 | 290 | |
30 | 3000 | 3960-10800 | 7350-6050 | 310 | |
Исполнение 5 (схема 5) | |||||
7,5 | 1630-2600* | 2340-6600 | 2850-2400 | ДО41 х 6 | 217 |
11 | 1630-2600* | 2844-7920 | 4100-3500 | 225 | |
15 | 1630-2600* | 3000-8400 | 4940-4000 | 295 | |
18,5 | 1630-2600* | 3312-9000 | 5900-5000 | 307 | |
22 | 1630-2600* | 4100-9720 | 6500-4800 | 320 |
* - частота вращения на рабочем колесе
Габаритные размеры вентиляторов ВР 132-30-6,3 (№6,3) схема 1
Варианты углов поворота корпуса ПРАВОГО вращения (вид со стороны "улитки")
Варианты углов поворота корпуса ЛЕВОГО вращения (вид со стороны "улитки")
Габаритные размеры (в мм), зависящие от поворота корпуса
Пр 0º, Л 0º | Пр 45º, Л 45º | Пр 90º, Л 90º | Пр 135º, Л 135º | Пр 270º, Л 270º | Пр 315º, Л 315º | ||||||||||||
B | b | H | B | b | H | B | b | H | B | b | H | B | b | H | B | b | H |
862 | 378 | 386 | 788 | 363 | 615 | 756 | 410 | 484 | 1009 | 394 | 426 | 796 | 410 | 378 | 1009 | 394 | 363 |
Основные параметры :
Высокого давления, одностороннего всасывания
№5,6 - означает, что диаметр рабочего колеса равен 5,6 дециметрам (560 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)
Конструктивное исполнение :
Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 132-30-5,6 (№5,6))
Общего назначения жаропрочные из углеродистой стали (ВР 132-30-5,6Ж2)
Коррозионностойкие из нержавеющей стали (ВР 132-30-5,6К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-5,6К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 132-30-5,6В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 132-30-5,6ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 132-30-5,6ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-5,6ВК1Ж2)
Технические характеристики
Мощность | Частота | Параметры в рабочей зоне | Виброизоляторы (марка х кол-во) | Масса, кг | |
Производительность м3/час | Полное давление (Па) | ||||
Исполнение 1 (схема 1) | |||||
2,2 | 1500 | 1260-3708 | 1360-1120 | ДО41 х 4 | 90 |
15 | 3000 | 2628-7920 | 5790-4760 | 205 |
Основные параметры :
Высокого давления, одностороннего всасывания
№5 - означает, что диаметр рабочего колеса равен 5 дециметрам (500 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)
Конструктивное исполнение :
Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 132-30-5 (№5))
Общего назначения жаропрочные из углеродистой стали (ВР 132-30-5Ж2)
Коррозионностойкие из нержавеющей стали (ВР 132-30-5К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-5К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 132-30-5В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 132-30-5ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 132-30-5ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-5ВК1Ж2)
Технические характеристики
Мощность | Частота | Параметры в рабочей зоне | Виброизоляторы (марка х кол-во) | Масса, кг | |
Производительность м3/час | Полное давление (Па) | ||||
Исполнение 1 (схема 1) | |||||
1,1 | 1500 | 900-2664 | 1100-860 | ДО40 х 4 | 70 |
7,5 | 3000 | 1512-4700 | 4640-4300 | 125 | |
11 | 3000 | 1872-5400 | 4600-3850 | 150 | |
Исполнение 5 (схема 5) | |||||
2,2 | 1630-2300* | 1188-3420 | 1800-1390 | ДО40 х 6 | 147 |
5,5 | 1630-2300* | 1440-4320 | 3000-2250 | 165 | |
7,5 | 1630-2040* | 248 | |||
11 | 1630-2040* | 280 | |||
22 | 1630-2040* |
* - частота вращения на рабочем колесе
Габаритные размеры вентиляторов ВР 132-30-5 (№5) схема 1
Варианты углов поворота корпуса ПРАВОГО вращения (вид со стороны "улитки")
Варианты углов поворота корпуса ЛЕВОГО вращения (вид со стороны "улитки")
Габаритные размеры (в мм), зависящие от поворота корпуса
Пр 0º, Л 0º | Пр 45º, Л 45º | Пр 90º, Л 90º | Пр 135º, Л 135º | Пр 270º, Л 270º | Пр 315º, Л 315º | ||||||||||||
B | b | H | B | b | H | B | b | H | B | b | H | B | b | H | B | b | H |
763 | 325 | 314 | 693 | 312 | 532 | 677 | 363 | 438 | 876 | 344 | 382 | 677 | 363 | 325 | 877 | 344 | 312 |
Основные параметры :
Высокого давления, одностороннего всасывания
№4,5 - означает, что диаметр рабочего колеса равен 4,5 дециметрам (450 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)
Конструктивное исполнение :
Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 132-30-4,5 (№4,5))
Общего назначения жаропрочные из углеродистой стали (ВР 132-30-4,5Ж2)
Коррозионностойкие из нержавеющей стали (ВР 132-30-4,5К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-4,5К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 132-30-4,5В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 132-30-4,5ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 132-30-4,5ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-4,5ВК1Ж2)
Технические характеристики
Мощность | Частота | Параметры в рабочей зоне | Виброизоляторы (марка х кол-во) | Масса, кг | |
Производительность м3/час | Полное давление (Па) | ||||
Исполнение 1 (схема 1) | |||||
0,75 | 1500 | 648-1872 | 880-710 | ДО39 х 4 | 55 |
5,5 | 3000 | 1332-3960 | 3800-3000 | 80 |
Основные параметры :
Высокого давления, одностороннего всасывания
№4 - означает, что диаметр рабочего колеса равен 4 дециметрам (400 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)
Конструктивное исполнение :
Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 132-30-4 (№4))
Общего назначения жаропрочные из углеродистой стали (ВР 132-30-4Ж2)
Коррозионностойкие из нержавеющей стали (ВР 132-30-4К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-4К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 132-30-4В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 132-30-4ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 132-30-4ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-4ВК1Ж2)
Технические характеристики
Мощность | Частота | Параметры в рабочей зоне | Виброизоляторы (марка х кол-во) | Масса, кг | |
Производительность м3/час | Полное давление (Па) | ||||
Исполнение 1 (схема 1) | |||||
0,37 | 1500 | 500-1260 | 680-580 | ДО39 х 4 | 40 |
0,75 | 1500 | 648-1872 | 650-550 | 40 | |
3 | 3000 | 1008-2556 | 2860-2500 | 60 | |
4 | 3000 | 1152-2916 | 3500-3100 | 60 | |
Исполнение 5 (схема 5) | |||||
1,1 | 2000* | 684-1836 | 1420-1190 | ДО39 х 6 | 78 |
* - частота вращения на рабочем колесе
Габаритные размеры вентиляторов ВР 132-30-4 (№4) схема 1
Варианты углов поворота корпуса ПРАВОГО вращения (вид со стороны "улитки")
Варианты углов поворота корпуса ЛЕВОГО вращения (вид со стороны "улитки")
Габаритные размеры (в мм), зависящие от поворота корпуса
Пр 0º, Л 0º | Пр 45º, Л 45º | Пр 90º, Л 90º | Пр 135º, Л 135º | Пр 270º, Л 270º | Пр 315º, Л 315º | ||||||||||||
B | b | H | B | b | H | B | b | H | B | b | H | B | b | H | B | b | H |
560 | 240 | 250 | 500 | 230 | 403 | 510 | 260 | 320 | 653 | 250 | 270 | 510 | 260 | 240 | 653 | 250 | 230 |

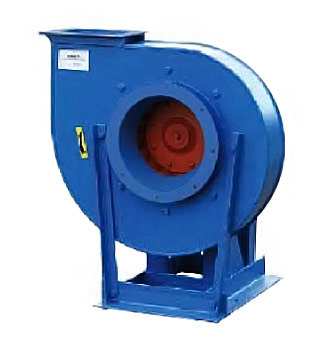

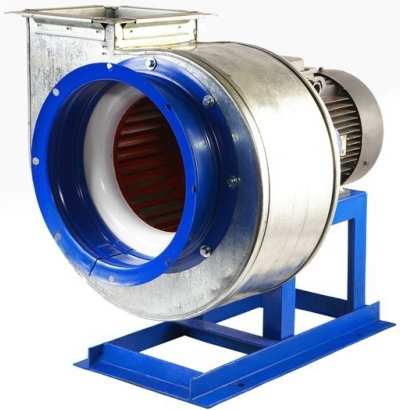

ВР 132-30 - радиальный центробежный вентилятор высокого давления, одностороннего всасывания, является вентилятором общего назначения и применяется в вентиляционных и отопительных системах (в том числе системах кондиционирования), в производственных установках и технологических линиях легкой и тяжелой промышленности. Спиральный поворотный корпусвентиляторов ВР 132-30 выполнен в виде "улитки", а рабочее колесо оснащено 16-тью назад загнутыми лопатками. Комплектуется трехфазными электродвигателями. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое. Радиальные вентиляторы высокого давления используются для перемещения невоспламеняющихся воздушно-газовых смесей с температурой не выше 80°С для обычного исполнения (до 200°С для жаропрочного исполнения Ж2), содержащих твердые примеси не более 0,1 г/м³ и не содержащих липких и волокнистых веществ.Температура окружающей среды от -40°С до +40°С (до +45°С для вентиляторов в тропическом исполнении). Климатическое исполнение - умеренное или тропическое 2-й и 3-й категории размещения. Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного климата применяются вентиляторы 1-й категории размещения.
По желанию заказчика вентиляторы ВР 132-30 комплектуются гибкими вставками и виброизоляторами.
Имеют два варианта конструктивного исполнения :
Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
- Общего назначения из углеродистой стали
- Общего назначения теплостойкие из углеродистой стали (Ж2)
- Коррозионностойкие из нержавеющей стали (К1)
- Коррозионностойкие теплостойкие из нержавеющей стали (К1Ж2)
- Взрывозащищенные из разнородных материалов (В)
- Взрывозащищенные теплостойкие из разнородных материалов (ВЖ2)
- Взрывозащищенные коррозионностойкие из нержавеющей стали (ВК1)
- Взрывозащищенные коррозионностойкие из нержавеющей стали жаропрочные (ВК1Ж2)
Вся серия взрывозащищенных вентиляторов имеет взрывозащищённые электродвигатели.
Основные параметры :
Высокого давления, одностороннего всасывания
№12,5 - означает, что диаметр рабочего колеса равен 12.5 дециметрам (1250 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)
Конструктивное исполнение :
Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 132-30-12,5 (№12,5))
Общего назначения жаропрочные из углеродистой стали (ВР 132-30-12,5Ж2)
Коррозионностойкие из нержавеющей стали (ВР 132-30-12,5К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-12,5К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 132-30-12,5В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 132-30-12,5ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 132-30-12,5ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-12,5ВК1Ж2)
Технические характеристики
Мощность | Частота | Параметры в рабочей зоне | Виброизоляторы (марка х кол-во) | Масса, кг | |
Производительность м3/час | Полное давление (Па) | ||||
Исполнение 1 (схема 1) | |||||
18,5 | 1000 | 8280-22680 | 2300-1800 |
| |
22 | 1000 | 9000-24120 | 2500-2000 | ||
30 | 1000 | 9720-25560 | 3300-2900 | 920 | |
37 | 1500 | 9900-28000 | 3500-3000 | ||
45 | 1500 | 10800-29520 | 3900-3200 | ||
55 | 1500 | 11520-31680 | 4900-4100 | ||
75 | 1500 | 12240-34200 | 5200-4500 | ||
110 | 1500 | 14760-43200 | 7500-6050 | 1015 | |
Исполнение 5 (схема 5) | |||||
18,5 | 800-1600* | 8280-22680 | 2300-1800 | ДО44 х 6 | 845 |
22 | |||||
30 | |||||
37 | |||||
45 | |||||
55 | 12240-34200 | 4900-4100 | 1075 | ||
75 | |||||
132 | 16200-46080 | 8700-7100 | ДО45 х 6 | 1640 |
* - частота вращения на рабочем колесе
Габаритные размеры вентиляторов ВР 132-30-12,5 (№12,5) схема 1
Варианты углов поворота корпуса ПРАВОГО вращения (вид со стороны "улитки")
Варианты углов поворота корпуса ЛЕВОГО вращения (вид со стороны "улитки")
Габаритные размеры (в мм), зависящие от поворота корпуса
Пр 0º, Л 0º | Пр 45º, Л 45º | Пр 90º, Л 90º | Пр 135º, Л 135º | Пр 270º, Л 270º | Пр 315º, Л 315º | ||||||||||||
B | b | H | B | b | H | B | b | H | B | b | H | B | b | H | B | b | H |
1675 | 750 | 780 | 1563 | 719 | 1206 | 1593 | 813 | 925 | 1987 | 781 | 844 | 1593 | 813 | 750 | 1987 | 782 | 719 |
Основные параметры :
Высокого давления, одностороннего всасывания
№11,2 - означает, что диаметр рабочего колеса равен 11.2 дециметрам (1120 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)
Конструктивное исполнение :
Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 132-30-11,2 (№11,2))
Общего назначения жаропрочные из углеродистой стали (ВР 132-30-11,2Ж2)
Коррозионностойкие из нержавеющей стали (ВР 132-30-11,2К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-11,2К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 132-30-11,2В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 132-30-11,2ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 132-30-11,2ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-11,2ВК1Ж2)
Технические характеристики
Мощность | Частота | Параметры в рабочей зоне | Виброизоляторы (марка х кол-во) | Масса, кг | |
Производительность м3/час | Полное давление (Па) | ||||
Исполнение 1 (схема 1) | |||||
18,5 | 1000 | 9840-19800 | 2250-1950 | ДО44 х 4 | 580 |
75 | 1500 | 10400-30240 | 5900-5000 | 890 |
Основные параметры :
Высокого давления, одностороннего всасывания
№10 - означает, что диаметр рабочего колеса равен 10 дециметрам (1000 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)
Конструктивное исполнение :
Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 132-30-10 (№10))
Общего назначения жаропрочные из углеродистой стали (ВР 132-30-10Ж2)
Коррозионностойкие из нержавеющей стали (ВР 132-30-10К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-10К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 132-30-10В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 132-30-10ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 132-30-10ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-10ВК1Ж2)
Технические характеристики
Мощность | Частота | Параметры в рабочей зоне | Виброизоляторы (марка х кол-во) | Масса, кг | |
Производительность м3/час | Полное давление (Па) | ||||
Исполнение 1 (схема 1) | |||||
30 | 1500 | 6480-19440 | 4250-3000 | ДО44 х 4 | 490 |
37 | 1500 | 7560-21600 | 4650-3850 | 550 | |
45 | 1500 | 9000-23760 | 5600-4550 | 580 | |
Исполнение 5 (схема 5) | |||||
15 | 1100-2000* | 5580-16200 | 2700-2200 | ДО43 х 6 | 605 |
30 | 6480-18720 | 3750-3000 | 670 | ||
37 | 7560-20700 | 4600-3900 | 700 | ||
45 | 8100-23400 | 5750-4500 | 740 | ||
75 | 9000-26640 | 7200-5800 | 930 | ||
90 | 9900-28800 | 8900-7000 | 975 |
* - частота вращения на рабочем колесе
Габаритные размеры вентиляторов ВР 132-30-10 (№10) схема 1
Варианты углов поворота корпуса ПРАВОГО вращения (вид со стороны "улитки")
Варианты углов поворота корпуса ЛЕВОГО вращения (вид со стороны "улитки")
Габаритные размеры (в мм), зависящие от поворота корпуса
Пр 0º, Л 0º | Пр 45º, Л 45º | Пр 90º, Л 90º | Пр 135º, Л 135º | Пр 270º, Л 270º | Пр 315º, Л 315º | ||||||||||||
B | b | H | B | b | H | B | b | H | B | b | H | B | b | H | B | b | H |
1488 | 645 | 650 | 1370 | 605 | 1056 | 1375 | 725 | 843 | 1741 | 685 | 765 | 1375 | 725 | 645 | 1741 | 685 | 605 |
Основные параметры :
Высокого давления, одностороннего всасывания
№9 - означает, что диаметр рабочего колеса равен 9 дециметрам (900 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)
Конструктивное исполнение :
Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 132-30-9 (№9))
Общего назначения жаропрочные из углеродистой стали (ВР 132-30-9Ж2)
Коррозионностойкие из нержавеющей стали (ВР 132-30-9К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-9К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 132-30-9В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 132-30-9ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 132-30-9ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-9ВК1Ж2)
Технические характеристики
Мощность | Частота | Параметры в рабочей зоне | Виброизоляторы (марка х кол-во) | Масса, кг | |
Производительность м3/час | Полное давление (Па) | ||||
Исполнение 1 (схема 1) | |||||
22 | 1500 | 5400-15840 | 3700-3100 | ДО43 х 5 | 390 |
132 | 3000 | 10800-23400 | 15300-15200 | 1190 | |
Исполнение 5 (схема 5) | |||||
* - частота вращения на рабочем колесе
Габаритные размеры вентиляторов ВР 132-30-9 (№9) схема 1
Варианты углов поворота корпуса ПРАВОГО вращения (вид со стороны "улитки")
Варианты углов поворота корпуса ЛЕВОГО вращения (вид со стороны "улитки")
Основные параметры :
Высокого давления, одностороннего всасывания
№8 - означает, что диаметр рабочего колеса равен 8 дециметрам (800 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)
Конструктивное исполнение :
Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 132-30-8 (№8))
Общего назначения жаропрочные из углеродистой стали (ВР 132-30-8Ж2)
Коррозионностойкие из нержавеющей стали (ВР 132-30-8К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-8К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 132-30-8В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 132-30-8ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 132-30-8ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-8ВК1Ж2)
Технические характеристики
Мощность | Частота | Параметры в рабочей зоне | Виброизоляторы (марка х кол-во) | Масса, кг | |
Производительность м3/час | Полное давление (Па) | ||||
Исполнение 1 (схема 1) | |||||
11 | 1500 | 3960-11160 | 2900-2350 | ДО42 х 4 | 255 |
15 | 1500 | ||||
18,5 | 1500 | ||||
22 | 1500 | ||||
45 | 1500 | ||||
90 | 3000 | 7740-21600 | 13000-10000 | ДО43 х 4 | 700 |
Исполнение 5 (схема 5) | |||||
11 | 1450,1625* | 4680-13680 | 4500-3750 | ДО42 х 6 | |
15 | 1450-1810* | ||||
18,5 | 1450-1810* | ||||
22 | 1450-1810* | 510 | |||
30 | 1450-1810* | ||||
37 | 1450-1810* | ||||
45 | 1450-2200* | 5760-16650 | 6800-5500 | ДО43 х 6 | 610 |
75 | 1450-2600* | 6840-19800 | 9400-7800 | 800 |
* - частота вращения на рабочем колесе
Габаритные размеры вентиляторов ВР 132-30-8 (№8) схема 1
Варианты углов поворота корпуса ПРАВОГО вращения (вид со стороны "улитки")
Варианты углов поворота корпуса ЛЕВОГО вращения (вид со стороны "улитки")
Габаритные размеры (в мм), зависящие от поворота корпуса
Пр 0º, Л 0º | Пр 45º, Л 45º | Пр 90º, Л 90º | Пр 135º, Л 135º | Пр 270º, Л 270º | Пр 315º, Л 315º | ||||||||||||
B | b | H | B | b | H | B | b | H | B | b | H | B | b | H | B | b | H |
1085 | 482 | 492 | 1004 | 462 | 775 | 1014 | 522 | 603 | 1276 | 502 | 542 | 1014 | 522 | 482 | 1276 | 502 | 462 |
Основные параметры :
Высокого давления, одностороннего всасывания
№7,1 - означает, что диаметр рабочего колеса равен 7.1 дециметрам (710 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)
Конструктивное исполнение :
Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 132-30-7,1 (№7,1))
Общего назначения жаропрочные из углеродистой стали (ВР 132-30-7,1Ж2)
Коррозионностойкие из нержавеющей стали (ВР 132-30-7,1К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-7,1К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 132-30-7,1В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 132-30-7,1ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 132-30-7,1ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-7,1ВК1Ж2)
Технические характеристики
Мощность | Частота | Параметры в рабочей зоне | Виброизоляторы (марка х кол-во) | Масса, кг | |
Производительность м3/час | Полное давление (Па) | ||||
Исполнение 1 (схема 1) | |||||
7,5 | 1500 | 2520-7920 | 2250-1950 | ДО41 х 4 | 210 |
55 | 3000 | 5400-15840 | 9450-7800 | ДО42 х 4 | 515 |
Оплата и доставка
Оплата товара производится по выставленному счету от нашей организации.
Самовывоз.
г. Асбест, ул. Октябрьской революции, 32/1,
время работы: 8:00-17:00
Отгрузка курьерскими службами СДЭК, DPD и др.
Отгрузка транспортными компаниями Деловые Линии, КИТ и др.
Доставка до курьерских и транспортных компаний бесплатная.
Производители продукции
Видео о товаре
Контакты
Общество с ограниченной ответственностью
Торговый дом «Асбестовский завод тепло-энергетического оборудования»
Адрес:
624260, Российская Федерация, Свердловская область, город Асбест, ул. Октябрьской революции, 32/1
Телефоны для связи:
- +7 (34365) 2-45-52 - коммерческий отдел
- td@azteo.ru
- +7 (34365) 2-87-74 - отдел сбыта
- zakaz@azteo.ru
ИНН 6603022774
Задайте вопрос
Наши специалисты ответят на любой интересующий Вас вопрос
Мы на карте:
