Вентиляторы ВР 86-77

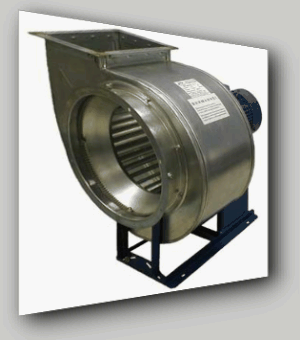

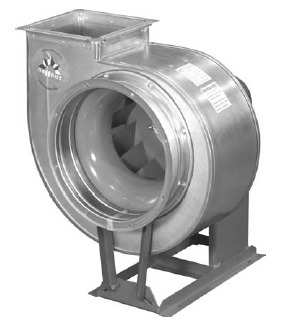

ВР 86-77 - радиальный центробежный вентилятор, низкого давления, одностороннего всасывания, относится к вентиляторам общего назначения и применяется в различных системах вентиляции и кондиционирования, в воздушно-отопительных и производственных установках легкой и тяжелой промышленности. У вентиляторов ВР 86-77 корпус выполнен в виде "улитки", рабочее колесо имеет 12-ь назад загнутых лопаток, оснащены трехфазными электродвигателями. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое. Радиальные вентиляторы используются для перемещения невоспламеняющихся воздушно-газовых смесей с температурой не выше 80°С для обычного исполнения (до 200°С для жаропрочного исполнения Ж2), содержащих твердые примеси не более 0,1 г/м³ и не содержащих липких и волокнистых веществ.Температура окружающей среды от -40°С до +40°С (до +45°С для вентиляторов в тропическом исполнении). Климатическое исполнение - умеренное или тропическое 2-й и 3-й категории размещения. Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного климата применяются вентиляторы 1-й категории размещения. По желанию заказчика вентиляторы ВР 86-77 комплектуются гибкими вставками и виброизоляторами.

В зависимости от показателей производительности и давления, вентиляторы ВР 86-77 одного и того же номера могут изготавливаться с различными диаметрами рабочих колес, размеры которых зависят от коэффициента отношения диаметра колеса к диаметру номинальному. Основным (стандартным) размером рабочего колеса принят размер с коэффициентным отношением равным единице : Д=Дн (где Д - диаметр рабочего колеса, Дн - номинальный диаметр рабочего колеса). Нестандартные колеса имеют размеры, согласно коэффициентам : 0,9 (Д=0,9Дн); 0,95 (Д=0,95Дн); 1,05 (Д=1,05Дн); 1,1 (Д=1,1Дн).

Выпускаются двумя вариантами конструктивного исполнения :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

• Общего назначения из оцинкованной или углеродистой стали
• Общего назначения теплостойкие из углеродистой стали (Ж2)
• Коррозионностойкие из нержавеющей стали (К1)
• Коррозионностойкие теплостойкие из нержавеющей стали (К1Ж2)
• Взрывозащищенные из разнородных материалов (В)
• Взрывозащищенные теплостойкие из разнородных материалов (ВЖ2)
• Взрывозащищенные коррозионностойкие из нержавеющей стали (ВК1)
• Взрывозащищенные коррозионностойкие теплостойкие из нержавеющей стали (ВК1Ж2)
• Взрывозащищенные из алюминиевых сплавов (ВК3)

Вся серия взрывозащищенных вентиляторов имеет взрывозащищённые электродвигатели

Вентилятор ВР 86-77-20 (№20)

Основные параметры :
Низкого давления, одностороннего всасывания
№20 - означает, что диаметр рабочего колеса равен 20 дециметрам (2000 мм)
Количество лопаток рабочего колеса - 12 (загнутых назад)

Конструктивное исполнение :

Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной углеродистой стали (вентилятор ВР 86-77-20 (№20))
Общего назначения жаропрочные из углеродистой стали (ВР 86-77-20Ж2)
Коррозионностойкие из нержавеющей стали (ВР 86-77-20К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 86-77-20К1Ж2)

Технические характеристики

Габаритные и присоединительные размеры вентиляторов ВР 86-77-20 схема 5 (мм)-угол ПРАВЫЙ 0°

Вентиляторы ВР 86-77 №20 изготавливаются с углами разворота улитки : 0°, 45°, 90°, 180°, 315°.

По спецзаказу возможно изготовление вентиляторов с нестандартными углами разворота корпуса улитки. Расположение отверстий под фундаментные болты, а также габаритные размеры вентиляторов №20 с другими вариантами углов разворота корпуса согласуются с заказчиком дополнительно.

Вентилятор ВР 86-77-16 (№16)

Основные параметры :
Низкого давления, одностороннего всасывания
№16 - означает, что диаметр рабочего колеса равен 16 дециметрам (1600 мм)
Количество лопаток рабочего колеса - 12 (загнутых назад)


Конструктивное исполнение :

Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной углеродистой стали (вентилятор ВР 86-77-16 (№16))
Общего назначения жаропрочные из углеродистой стали (ВР 86-77-16Ж2)
Коррозионностойкие из нержавеющей стали (ВР 86-77-16К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 86-77-16К1Ж2)

Технические характеристики

Габаритные и присоединительные размеры вентиляторов ВР 86-77-16 схема 5 (мм)-угол ПРАВЫЙ 0°

Габаритные размеры вентиляторов №16 с другими вариантами углов разворота корпуса улитки предоставляются по запросу.

Вентилятор ВР 86-77-14 (№14)

Основные параметры :
Низкого давления, одностороннего всасывания
№14 - означает, что диаметр рабочего колеса равен 14 дециметрам (1400 мм)
Количество лопаток рабочего колеса - 12 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 86-77-14 (№14))
Общего назначения жаропрочные из углеродистой стали (ВР 86-77-14Ж2)
Коррозионностойкие из нержавеющей стали (ВР 86-77-14К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 86-77-14К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 86-77-14В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 86-77-14ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 86-77-14ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 86-77-14ВК1Ж2)
Взрывозащищенные из алюминиевых сплавов (ВР 86-77-14ВК3)

Технические характеристики

Варианты углов поворота корпуса вентиляторов ПРАВОГО вращения (вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ЛЕВОГО вращения (вид со стороны "улитки")

Габаритные размеры вентиляторов №14 с другими вариантами углов разворота корпуса улитки предоставляются по запросу.

Вентилятор ВР 86-77-12,5 (№12,5)

Основные параметры :
Низкого давления, одностороннего всасывания
№12,5 - означает, что диаметр рабочего колеса равен 12,5 дециметрам (1250 мм)
Количество лопаток рабочего колеса - 12 (загнутых назад)
Варианты по диаметрам колеса :
- для схемы 1 : Д=0,9Дн; Д=0,95Дн; Д=Дн; Д=1,05Дн; Д=1,1Дн
- для схемы 5 : Д=Дн

Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 86-77-12,5 (№12,5))
Общего назначения жаропрочные из углеродистой стали (ВР 86-77-12,5Ж2)
Коррозионностойкие из нержавеющей стали (ВР 86-77-12,5К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 86-77-12,5К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 86-77-12,5В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 86-77-12,5ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 86-77-12,5ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 86-77-12,5ВК1Ж2)
Взрывозащищенные из алюминиевых сплавов (ВР 86-77-12,5ВК3)

Технические характеристики

* - частота вращения на рабочем колесе

Габаритные и присоединительные размеры вентиляторов ВР 86-77-12,5 схема 1 (мм)

Варианты углов поворота корпуса вентиляторов ПРАВОГО вращения (вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ЛЕВОГО вращения (вид со стороны "улитки")

Габаритные размеры (в мм), зависящие от поворота корпуса

Вентилятор ВР 86-77-10 (№10)

Основные параметры :
Низкого давления, одностороннего всасывания
№10 - означает, что диаметр рабочего колеса равен 10 дециметрам (1000 мм)
Количество лопаток рабочего колеса - 12 (загнутых назад)
Варианты по диаметрам колеса :
- для схемы 1 : Д=0,9Дн; Д=0,95Дн; Д=Дн; Д=1,05Дн; Д=1,1Дн
- для схемы 5 : Д=Дн

Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 86-77-10 (№10))
Общего назначения жаропрочные из углеродистой стали (ВР 86-77-10Ж2)
Коррозионностойкие из нержавеющей стали (ВР 86-77-10К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 86-77-10К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 86-77-10В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 86-77-10ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 86-77-10ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 86-77-10ВК1Ж2)
Взрывозащищенные из алюминиевых сплавов (ВР 86-77-10ВК3)

Технические характеристики

* - частота вращения на рабочем колесе

Габаритные и присоединительные размеры вентиляторов ВР 86-77-10 схема 1 (мм)

Варианты углов поворота корпуса вентиляторов ПРАВОГО вращения (вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ЛЕВОГО вращения (вид со стороны "улитки")

Габаритные размеры (в мм), зависящие от поворота корпуса

Вентилятор ВР 86-77-8 (№8)

Основные параметры :
Низкого давления, одностороннего всасывания
№8 - означает, что диаметр рабочего колеса равен 8 дециметрам (800 мм)
Количество лопаток рабочего колеса - 12 (загнутых назад)
Варианты по диаметрам колеса :
- для схемы 1 : Д=0,9Дн; Д=0,95Дн; Д=Дн; Д=1,05Дн; Д=1,1Дн
- для схемы 5 : Д=Дн

Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВР 86-77-8 (№8))
Общего назначения жаропрочные из углеродистой стали (ВР 86-77-8Ж2)
Коррозионностойкие из нержавеющей стали (ВР 86-77-8К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 86-77-8К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 86-77-8В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 86-77-8ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 86-77-8ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 86-77-8ВК1Ж2)
Взрывозащищенные из алюминиевых сплавов (ВР 86-77-8ВК3)

Технические характеристики

* - частота вращения на рабочем колесе


Габаритные и присоединительные размеры вентиляторов ВР 86-77-8 схема 1 (мм)

Варианты углов поворота корпуса вентиляторов ПРАВОГО вращения схема 1 (вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ЛЕВОГО вращения схема 1 (вид со стороны "улитки")

Габаритные размеры (в мм), зависящие от поворота корпуса
