Назначение:
Измерительный комплекс количества газа СГ-ТК предназначен для коммерческого и технологического учета рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных, сухих и очищенных, одно- и многокомпонентных газов на газораспределительных пунктах и станциях (ГРП, ГРС), теплоэнергетических установках, объектах нефтеперерабатывающей, нефтехимической промышленности и других технологических объектах в различных отраслях промышленности и коммунально-бытового хозяйства.
Состав:
Комплекс СГ-ТК состоит из корректора объема газа и счетчика газа. В зависимости от типа применяемого корректора объема газа комплекс СГ-ТК имеет следующие исполнения:
- исполнение СГ-ТК1 с корректором объема газа ТС210;
- исполнение СГ-ТК2 с корректором объема газа ТС215
В зависимости от типа применяемого счетчика газа комплекс СГ-ТК имеет следующие исполнения:
- исполнение комплекса СГ-ТКn-Т1 – со счетчиком газа турбинным СГ;
- исполнение комплекса СГ-ТКn-Т2 – со счетчиком газа турбинным TRZ;
- исполнение комплекса СГ-ТКn-Р – со счетчиком газа ротационным RVG;
- исполнение комплекса СГ-ТКn-Д – со счетчиком газа диафрагменным BK.

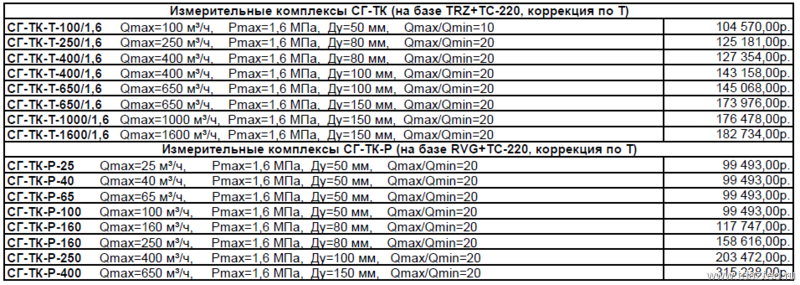

Технические характеристики:
- Диапазон рабочих расходов:
для модификаций СГ-ТКn-Т1: от 10 м3/ч до 2500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:20);
для модификаций СГ-ТКn-Т2: от 5 м3/ч до 6500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:30);
для модификаций СГ-ТКn-Р: от 0,6 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160);
для модификаций СГ-ТКn-Д: от 0,016 м3/ч до 160 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160).
- Диаметр условного прохода Ду, мм:
СГ-ТКn-Т1: Ду50...Ду200;
СГ-ТКn-Т2: Ду50...Ду300;
СГ-ТКn-Р: Ду50...Ду150.
- Подстановочное значение рабочего давления (избыточное) в зависимости от исполнения комплекса:
для исполнения СГ-ТКn-Д (со счетчиком газа типа ВК): до 0,05 МПа;
для исполнений СГ-ТКn-Т1(-Т2, -Р) со счётчиками газа типа СГ (TRZ, RVG): до 0,1 МПа.
- Диапазон температур окружающей среды комплекса СГ-ТК: от -30 С до +60 С.
- Межповерочный интервал: 5 лет.
- Взрывозащищенность: комплекс СГ-ТК1 (на базе корректора объема газа ТС210) СГ-ТК2 (на базе корректора объема газа ТС215) разрешён для установки во взрывоопасной зоне и имеет маркировку взрывозащищенности «1 Ex ib IIB T4».
- Интерфейс:
комплексы имеют оптический интерфейс локального доступа;
комплекс СГ-ТК2 (на базе корректора объема газа ТС215) дополнительно имеет интерфейс дистанционного доступа RS232 и возможность подключения внешнего источника питания постоянного тока +5…9В, что позволяет использовать его в автоматизированной системе коммерческого учета газа (АСКУГ).
