Назначение:
Измерительный комплекс количества газа СГ-ЭК предназначен для учета (в том числе при коммерческих операциях) объема природного газа по ГОСТ 5542, приведенного к стандартным условиям, посредством автоматической электронной коррекции показаний турбинных счетчиков газа (СГ, TRZ) или ротационного счетчика газа RVG по температуре, давлению и коэффициенту сжимаемости измеряемой среды, с учетом вводимых значений относительной плотности газа, содержания в газе азота и углекислого газа, удельной теплоты сгорания газа в соответствии с ГОСТ30319 и ГОСТ Р 8.740-2011.
Состав:

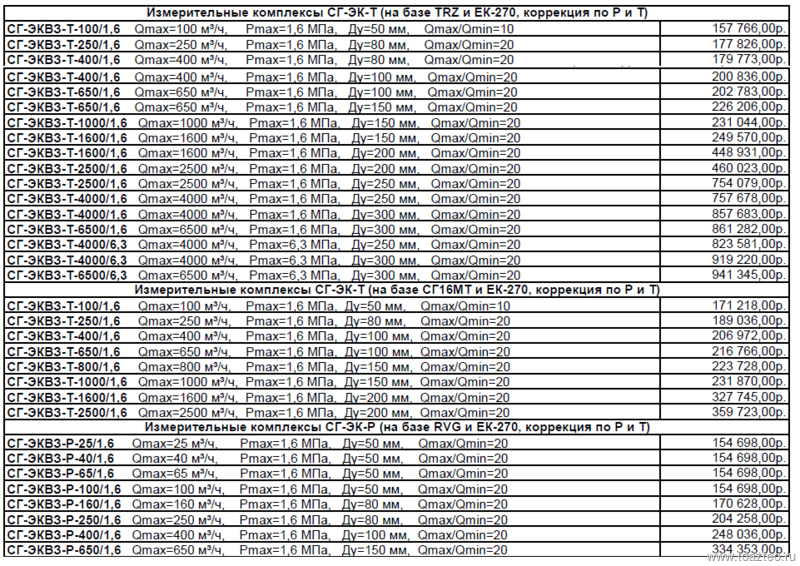

Комплекс СГ-ЭК состоит из корректора объема газа ЕК260 или ЕК270 и счетчика газа в зависимости от исполнения:
- СГ-ЭК-Т со счетчиком газа турбинным типа TRZ или СГ;
- СГ-ЭК-Р со счетчиком газа ротационным типа RVG.
Технические характеристики:
- Диапазон рабочих расходов:
для модификаций СГ-ЭК-Т со счетчиком СГ: от 10 м3/ч до 2500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:20);
для модификаций СГ-ЭК-Т со счетчиком TRZ: от 5 м3/ч до 6500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:30);
для модификаций СГ-ЭК-Р: от 0,6 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160).
- Максимальное рабочее давление:
со счетчиком газа СГ16: 1,6 МПа;
со счетчиком газа СГ75: 7,5 МПа;
со счетчиком газа RVG: 1,6 МПа;
со счетчиком газа TRZ: 1,6 МПа; 6,3 МПа; 10,0 МПа.
- Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,0.
- Диапазон температур измеряемой среды комплекса СГ-ЭК: с ЕК270 от -30 °С до +60 °С.
- Диапазон температур окружающей среды комплекса СГ-ЭК: с ЕК270 от -40 °С до +60 °С.
- Диапазон температур, при котором объем газа приводится к стандартным условиям: от -23°С до + 60°С.
- Межповерочный интервал: 5 лет.
- Электропитание:
от двух литиевых элементов питания со сроком службы не менее 5 лет;
от внешнего источника питания.
- Установка во взрывоопасной зоне.
