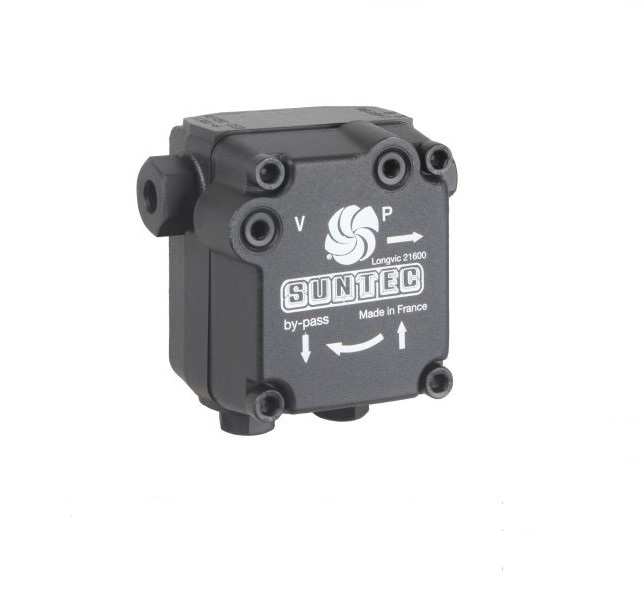

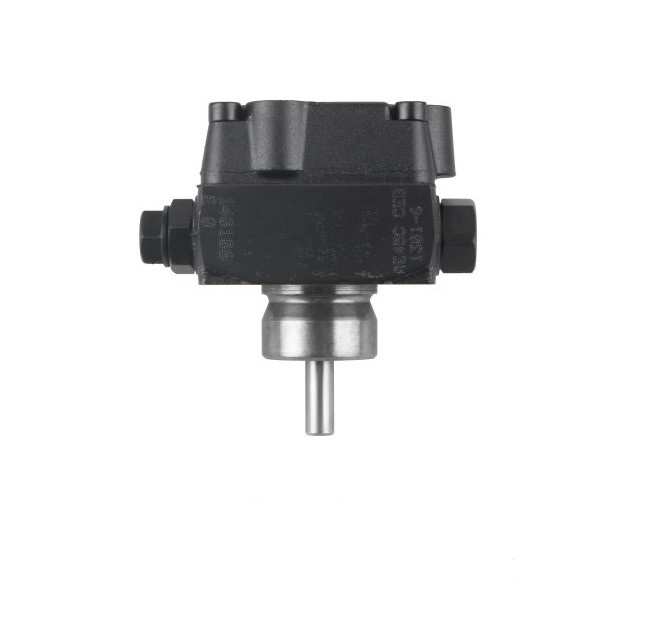

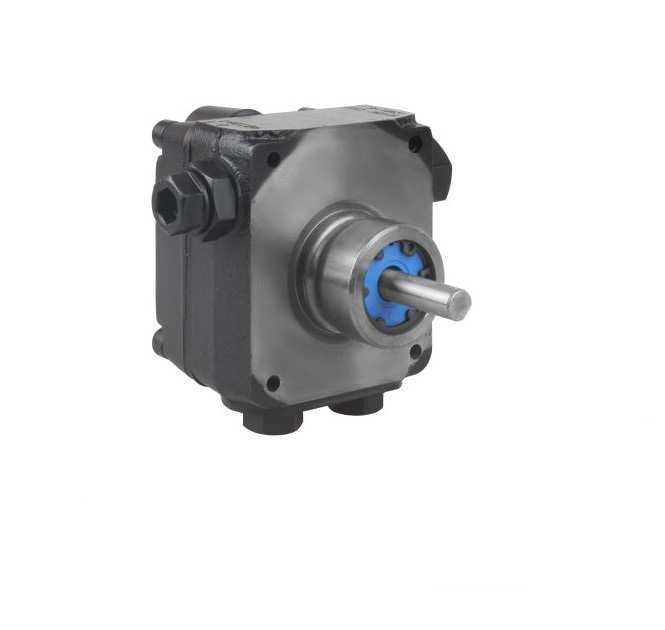

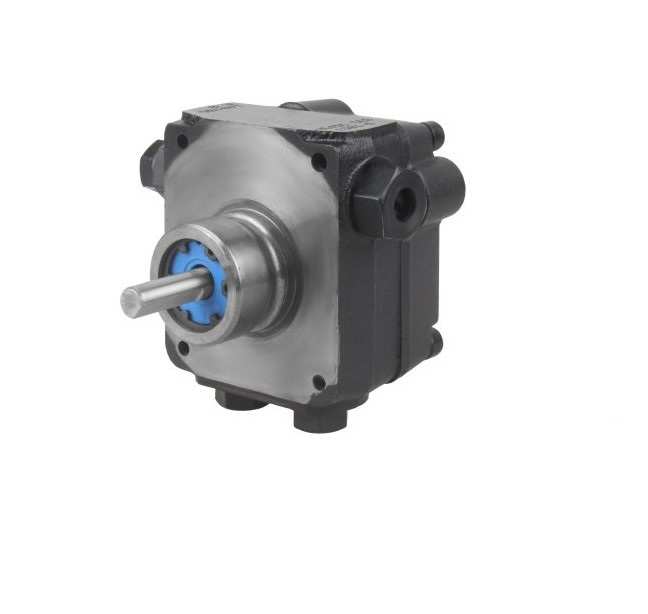

Жидкотопливный шестеренчатый насос AE 45 C 1301 1P является базовой моделью c клапаном регулировки давления. В этой модели отсутствует запорная функция, и это позволяет выводить воздух через линию форсунки.
Применение:
Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к клапану, регулирующему давление топлива, и далее к форсуночной линии. Топливо, не прошедшее через линию форсунки, сливается через клапан в обратную линию при двухтрубной системе, при однотрубной системе - возвращается на всасывание. В таком случае с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.
Отвод воздуха:
Применение:
- Дизельное топливо, керосин
- Одно- или двухтрубные системы
- Система с дополнительно установленным электромагнитным клапаном, обеспечивающим запорную функцию.
Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к клапану, регулирующему давление топлива, и далее к форсуночной линии. Топливо, не прошедшее через линию форсунки, сливается через клапан в обратную линию при двухтрубной системе, при однотрубной системе - возвращается на всасывание. В таком случае с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.
Отвод воздуха:
- Отвод воздуха в двухтрубной системе происходит автоматически.
- При однотрубной системе во время запуска воздух выводится через линию форсунки: перепускное отверстие муфты форсуночной линии пропускает воздух по линии форсунки, без открытия регулировочного клапана.
- При первом запуске отвод воздуха может быть ускорен путем ослабления заглушки порта манометра.
Вид перекачиваемой жидкости
ДТ
Серия насоса
AE: базовая модель без функции запирания
Диапазон давления на форсунку
от 7 до 14 Бар
Метод Установки
Втулочное ∅ 32 мм
Направление вращения вала (со стороны вала)
C: вращение против часовой стрелки / форсунка слева
Установка заглушки байпаса
P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала
Одна полость
Выход на форсунку
⅛ дюйма - 3.175мм
Порт манометра
⅛ дюйма - 3.175мм
Порт вакуумметра
⅛ дюйма - 3.175мм
Функция клапана
Регулировка давления без функции запирания
Сетчатый фильтр Открытая область
6 см2
Сетчатый фильтр Размер отверстия
150 µм.
Диаметр Оси (Вала)
8 мм
Заглушка байпаса
Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки давления
9 Бар
Эксплуатационная вязкость
от 2 до 75 мм2 /с (сСт)
Температура топлива
от 0 до +60 ºC макс. в насосе
Давление на входе
2 бар макс.
Давление на выходе
2 бар макс.
Высота всасывания
Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения
2850 об/мин
Максимальная скорость вращения
3600 об/мин
Вращающий момент
0.1 Н.м
